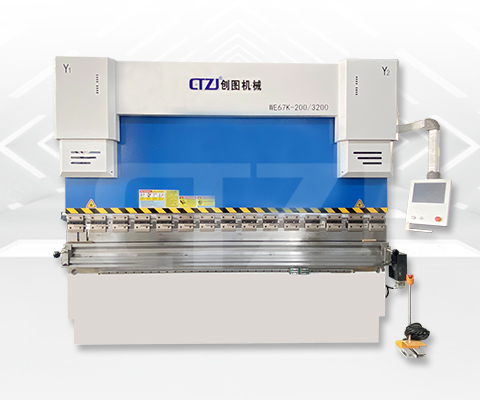

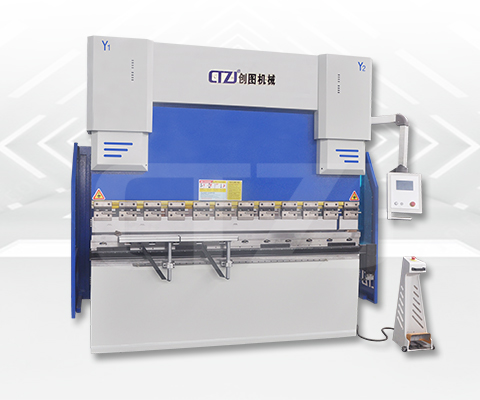

電液伺服數控折彎機
-
·
性能簡介：
● 整體焊接加工結構
● 進口國際知名平牌電液伺服閥及光柵尺構成閉環控制方式
● 滑塊位置反饋精度高，運行準確平穩，同步性能好，折彎精度、滑塊重復定位精度高。
● 后擋料可根據客戶需求采用功能更為齊全的多個后擋料軸的后擋料機構。
● 液壓系統采用集成式控制系統，減少了管路安裝，客服漏油現象，確保了機床的工作穩定性，外形科學美觀。
● 液壓撓度自動補償機構，消除了滑塊變形對工件質量的影響，數控系統自動調整補償量，操作方便準確。
● 數控系統采用荷蘭DELEM、意大利ESA、瑞士CYBELEC等知名品牌折彎機專用數控系統。
標準配置說明：
● 液壓系統：德國BOSCH
● 伺服電機及驅動：南京埃斯頓
● 光柵尺：德國HEIDENHAIN意大利GIVI
● 滾珠絲桿、直線導軌：臺灣HIWIN
● 主要電氣元件：法國SCHNEIDER
● 工作臺補償方式：液壓補償或機械補償
● 帶導軌簡易可調節移動前支架
液壓撓度補償機構工作原理
折彎過程中，滑塊與工作太因受力產生一定量的變形造成折彎工件角度不一致，尤其是不銹鋼一類的熱軋板，反彈力大，誤差也較大。本系列折彎機采用工作臺液壓自動撓度補償機構，它是由一組安裝在下工作臺里的油缸組成，每個補償油缸的位置、大小是根據滑塊、工作臺有限元分析的撓度補償曲線設計而成，液壓補償是通過前中后3塊立板之間的相對位移，來實現中立版的凸起補償，其原理是通過鋼板本身的彈性變形實現凸起，所以其補償量可以在工作臺的彈性范圍內實現調節。

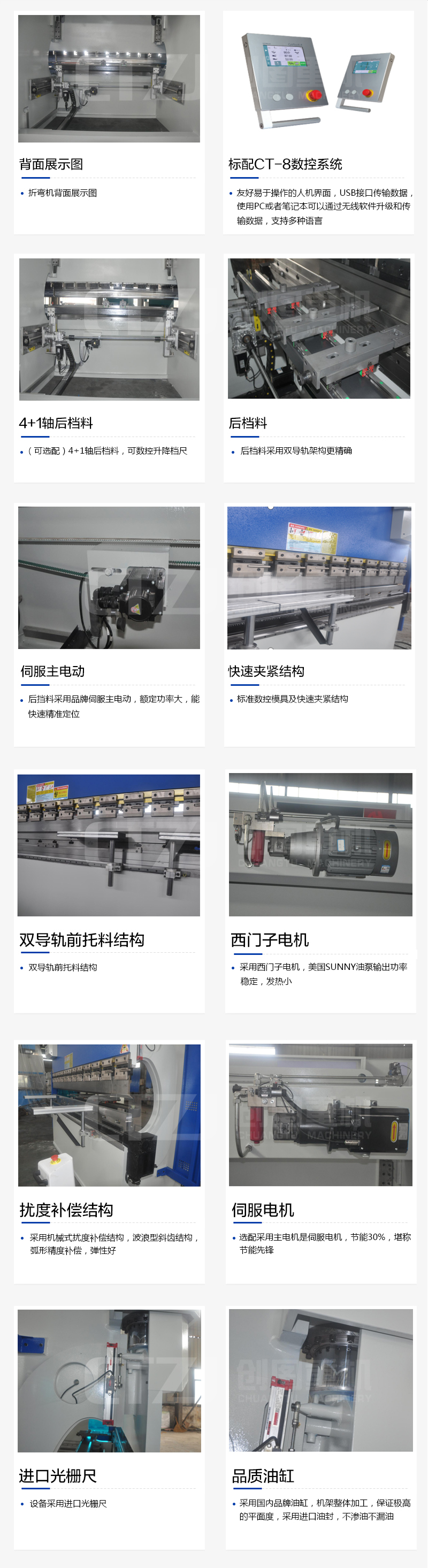

細節展示：
-
數控折彎機性能特點：
整機采用鋼板焊接結構，ANSYS應力分析軟件確保機器的穩定性和精度。
·WE67K系列數控折彎機是根據用戶的喜好重新設計的，在提高生產率和高精度折彎的基礎上將成本保持在最低水平。
·采用世界著名品牌德國力士樂的液壓閥組，可獲得高質量和高精度的折彎效果。
·通過輸入材料長度和厚度，模具參數來實現折彎角度和的后擋料的計算。
·補償系統與數控系統自動配合工作，可以實現更高精度的折彎。
·配備多軸的數控后擋料可以很好地處理不同形狀的工件。
·與普通的折彎機相比，下降速度、折彎速度和回程速度更快。
細節部分
-
技術參數：
